Nakasaradong Body Pinch Valve
Ang prinsipyo ng pagpapatakbo ng FNC® enclosed pinch valve ay diretso. Kap...
Ang prinsipyo ng pagpapatakbo ng FNC® enclosed pinch valve ay diretso. Kap...
Kung ikukumpara sa mga ordinaryong pinch valve, ang malalaking diameter na...
Ang prinsipyo ng pagpapatakbo ng FNC® enclosed pinch valve ay diretso. Kap...
Anhui Fengchi Pump Valve Manufacturing Co., Ltd. Espesyalista sa paggawa ng mga balbula ng manggas, mga balbula ng manggas na pneumatiko, mga balbula ng guillotine, at iba pang mga produkto, na nakatuon sa mga solusyon sa pagkontrol ng likido sa ilalim ng mahihirap na kondisyon ng pagtatrabaho, na may kakayahang magdisenyo at gumawa ng mga pamantayan at mataas na presyon na serye ng mga balbula ng clamp, ay isang pambansang mataas na teknolohiya. Ang kumpanya ay nagmamay-ari ng maraming mga patent ng imbensyon at modelo ng utility. Ang mga produkto nito ay malawakang ginagamit sa pambansa at internasyonal na antas sa malalaking minahan, at nagtataglay ng mga katangian ng paglaban sa pagkasira, paglaban sa kaagnasan, walang pangangalaga, at mataas na pagiging matipid. Ito ay isang kapalit, ang pinakamahusay na pagpipilian upang palitan ang mga konbensyonal na balbula.
Anhui Fengchi Pump Valve Manufacturing Co., Ltd. sunud-sunod na nakapasa sa sertipikasyon ng sistema ng pamamahala ng kalidad na ISO9001-2015, sertipikasyon ng sistema ng pamamahala ng kapaligiran na ISO14000, sertipikasyon ng sistema ng pamamahala ng kalusugan at kaligtasan sa trabaho na ISO45001, sertipikasyon ng CE ng EU, sertipikasyon ng Rohs.
Ang kumpanya ay may malalaking kagamitan sa vulcanisasyon, kagamitan sa pagpino ng goma, at maraming pasilidad sa pagsubok ng hilaw na materyales na goma. May kakayahang magdisenyo, gumawa, at magproseso ng mga malalaking produkto.
Naninindigan kami sa prinsipyo ng pagpapalawak ng kasiyahan ng kliyente sa pamamagitan ng mga de-kalidad na produkto at isang propesyonal na pangkat ng serbisyo. Ikot ng pagpapanatili ng kagamitan, binabawasan ang mga pagkalugi na dulot ng madalas na paghinto at pagpapanatili, sa gayon ay nagbibigay sa mga kliyente ng higit na mga benepisyo. Inaasahan namin ang iyong pagpili sa balbula ng bomba ng Fengchi at hayaan kaming magdisenyo ng isang pasadyang solusyon sa pagkontrol ng likido para sa iyo batay sa iyong mga kondisyon sa pagtatrabaho!
Ang isang operator sa isang tailings line ay nakakita ng manipis na slurry na pag-iyak sa isang saradong balbula ng gate ng kutsilyo. Ang linya ay naharang, ang produksyon ay...
Magsisimula muli ang linya ng yogurt pagkatapos ng pagbabago ng filter-housing sa katapusan ng linggo, pinapatakbo ang buong CIP cycle nito, at nabigo pa rin ang post-clean s...
Isipin ang isang tailings line kung saan ang isang karaniwang knife gate valve ay napalitan ng tatlong beses sa loob ng labingwalong buwan. Ipinapalagay ng maintenance team n...
Ang isang maintenance planner sa isang copper concentrator ay maaaring bigkasin ang figure mula sa memorya: labing-apat na oras upang ipagpalit ang manggas sa isang 300 mm sl...
Ang Anhui Fengchi Pump Valve Manufacturing Co., Ltd. ay isang Tagagawa ng Pinch Valves nakabase sa Jingxian County, Anhui Province, China. Kami ay nagdidisenyo at gumagawa ng full-bore, elastomer-sleeve valve para sa abrasive, corrosive at high-solids fluid control, kasama ang air operated pinch valves, slurry knife gate valves at hose pump. Ang aming hanay ay ginagamit sa pagmimina, pagpoproseso ng mineral, paggamot sa dumi sa alkantarilya, pagproseso ng kemikal, pagbuo ng kuryente at mga linya ng pulp at papel kung saan ang mga nakasanayang metal-seated na balbula ay nabubura, namamahinga o tumatagas.
Ang FNC® pinch valve ay nagsasara sa pamamagitan ng pag-compress ng rubber sleeve sa gitnang linya, kaya ang manggas lang ang nakakadikit sa medium. Ang nag-iisang bahagi ng pagsusuot ay sumisipsip ng epekto ng particle, naglilinis sa sarili sa bawat stroke at naghahatid ng bidirectional Class V shut-off. Nagbibigay kami ng mga sukat ng DN15 hanggang DN2000, PN6 hanggang PN40 na mga rating ng presyon, at manual, pneumatic, electric at hydraulic actuation.
Ginagawa namin ang kumpletong pamilya ng FNC® sa isang pasilidad, mula sa karaniwang mga closed-body unit hanggang sa malalaking diameter na mga balbula at mga disenyo ng open-body para sa mababang presyon ng serbisyo. Ang bawat estilo ng katawan ay nagbabahagi ng parehong prinsipyo ng full-bore na manggas, kaya ang desisyon sa pagpili ay kadalasang bumababa sa presyon ng linya, temperatura, magagamit na espasyo ng harapan at kung gaano kadalas serbisyuhan ang balbula.
Nakalakip na FNC® construction para sa karaniwang tungkuling pang-industriya. Full-bore open, centerline shut-off, bubble-tight Class V sealing. Nababagay sa mineral slurry, mud at paper pulp kung saan ang linya ay dapat manatiling selyadong sa kapaligiran.

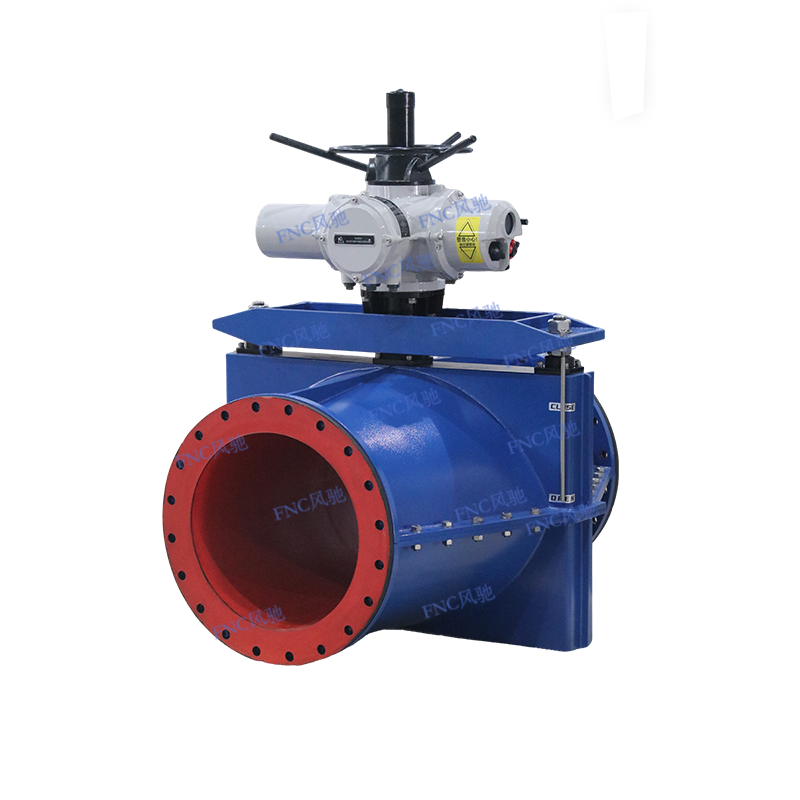

DN600 hanggang DN2000. Ang malalaking manggas ay nangangailangan ng malakihang bulkanisasyon at kagamitan sa pagpino ng goma, na aming pinapatakbo sa loob ng bahay. Ginagamit sa mga tailing, thickener underflow at high-volume slurry transfer lines.

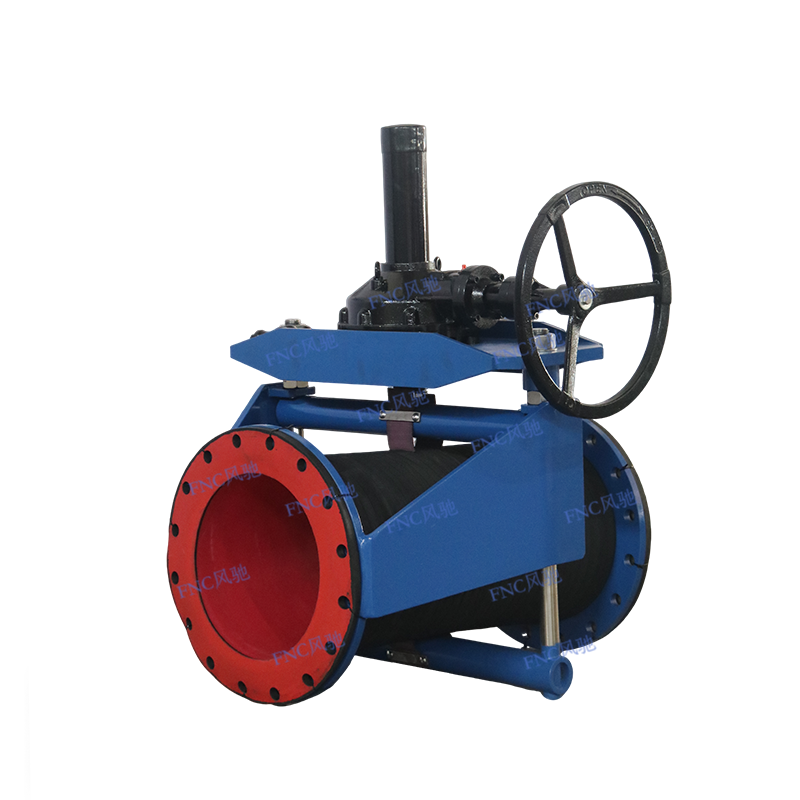

Banayad na open-frame construction mula sa DN80 pataas para sa low-pressure, low-temperatura, non-hazardous media. Madaling pag-access sa manggas at pagpapaubaya sa misalignment at vibration ng pipe. Mild steel standard, AISI316 kapag hiniling.
Ang mga pneumatic single-acting at double-acting actuator ay nagbibigay ng mabilis, paulit-ulit na pagsasara at angkop sa mga automated na linya, high-cycle on/off duty at nasusunog o sumasabog na mga lugar. Tingnan ang aming Air Operated Pinch Valve saklaw para sa laki ng actuator.
Pinipili ang mga balbula ng kurot kung saan masisira ng daluyan ang isang upuang metal: matutulis na solido, fibrous pulp, crystallizing slurries, lime milk, tailings, abo at mga agresibong kemikal na solusyon. Dahil ang manggas ay nagde-deform sa paligid ng mga particle sa halip na dumudulas laban sa kanila, ang pagsusuot ay ipinamamahagi sa buong elastomer sa halip na puro sa gilid ng upuan.
Para sa mga linyang nangangailangan ng matigas ang mukha, sliding isolation valve sa halip na isang elastomer sleeve, gumagawa din kami Slurry Knife Gate Valves , at para sa mga tungkulin sa pagsukat ay nagbibigay kami ng peristaltic Hose Pump mga unit na may parehong prinsipyo ng hose-and-compression.
Ang manggas ng goma ay ang pangunahing bahagi at ang tanging bahagi na nakikipag-ugnayan sa daluyan ng proseso. Pinipili namin ang tambalan mula sa aktwal na mga kondisyon sa pagtatrabaho sa halip na mula sa isang generic na talahanayan, dahil ang temperatura, pH, laki ng butil at solidong konsentrasyon ay nagbabago lahat ng buhay ng manggas.
| Materyal na manggas | Karaniwang Media | Gabay sa Temperatura | Mga Tala |
|---|---|---|---|
| Natural na Goma (NR) | Mineral slurry, putik, sapal ng papel | ≤ 80 °C | Standard compound, magandang abrasion resistance |
| EPDM | Mga acid, alkalis, mga solusyon sa asin, mainit na tubig | Hanggang 160 °C depende sa compound | Pinili para sa katatagan ng kemikal at mababang pamamaga |
| NBR | Mga langis, panggatong, mamantika na slurries | Hanggang 160 °C depende sa compound | Oil-resistant na alternatibo sa NR |
| Iba pang mga compound | Partikular sa aplikasyon | Nakumpirma bawat proyekto | Compounded sa pH, laki ng butil at corrosiveness |
Ang mga materyales sa katawan ay carbon steel, ductile iron o SS304 bilang pamantayan, na may iba pang mga opsyon na magagamit. Ang mga tangkay ay SS304 at mga fastener SS201, 304 o 316. Dahil ang katawan ay hindi kailanman humahawak sa medium, ang isang matipid na carbon steel housing ay maaaring ipares sa isang high-performance na manggas sa halip na i-upgrade ang buong balbula sa isang alloy na katawan.
Kino-configure namin ang balbula sa paligid ng interface ng pipe at ang pilosopiya ng kontrol ng linya. Ang mga flanged na koneksyon ay karaniwan; wafer, sinulid, welded, clamp at high-pressure pattern ay magagamit depende sa laki at rating.
| Actuation | Pagkakatugma ng Presyon / Sukat | Antas ng Automation | Karaniwang Tungkulin |
|---|---|---|---|
| Handwheel | ≤ PN16, DN15–DN200 | Manwal | Mga linya ng sangay, maliliit na kagamitan, mga laboratoryo |
| Kasangkapan ng uod | ≤ PN25, DN50–DN400 | Manwal, lockable | Underground mine, corrosive slurry, high-torque manual duty |
| Pneumatic (single / double acting) | ≤ PN40, DN15–DN1200 | Semi-awtomatiko / awtomatiko | High-cycle on/off, mga sumasabog na atmospheres |
| Electric (on-off / modulating) | ≤ PN40, DN15–DN1500 | Ganap na awtomatiko | Remote monitoring, closed-loop flow control |
| Haydroliko | PN40–PN160, DN500–DN2000 | Semi-awtomatiko / awtomatiko | High-pressure na pagpuno, malaking slurry na transportasyon, emergency shut-off |
| Pneumatic modulating gamit ang positioner | ≤ PN25, DN15–DN600 | Ganap na awtomatiko | Batching, regulasyon ng daloy, kontrol sa konsentrasyon |
Ang mga pneumatic actuator ay maaaring ibigay sa mga solenoid valve, limit switch at air preparation upang ang balbula ay dumating na handa para sa plant control system. Ang mga electric modulating unit ay tumatanggap ng mga karaniwang control signal para sa closed-loop na tungkulin. Kinukumpirma namin ang interface sa panahon ng pagsasaayos sa halip na ipagpalagay na default.
Kami ang lead drafting unit ng Chinese industrial standard para sa pinch valves at isang pambansang high-tech na enterprise na may hawak na imbensyon at mga utility model patent. Kasama sa aming manufacturing base ang malakihang kagamitan sa bulkanisasyon, kagamitan sa pagpino ng goma at mga pasilidad sa pagsubok ng hilaw na materyales ng goma, na nagbibigay-daan sa amin na makagawa ng mga pare-parehong manggas sa malalaking diyametro kaysa sa maliliit na karaniwang sukat.
Ang bawat balbula ay binuo sa paligid ng isang nasubok na manggas, at ang pagsasara ng geometry ay na-verify upang ang manggas ay nagtatakip sa buong butas sa halip na sa isang linya ng contact. Kung ang isang proyekto ay nangangailangan ng dokumentadong inspeksyon, sumasang-ayon kami sa saklaw ng pagsubok at mga talaan bago ang paggawa.
Ang full-bore na manggas ay hindi nag-iiwan ng lukab o patay na sulok, kaya ang linya ay malinis na umaagos at ang pagkawala ng presyon ay nananatiling mababa. Ang pagsasara ng centerline ay bumubuo ng isang makinis, saradong venturi na naglalabas ng mga crystallized na particle sa bawat stroke, kaya naman ang mga valve na ito ay bihirang mag-jam kahit na sa high-solids na serbisyo.
Dahil ang katawan at actuator ay magagamit muli, ang halaga ng lifecycle ay puro sa iisang consumable na bahagi. Iyon ang pangunahing dahilan kung bakit ginagamit ang aming mga balbula upang palitan ang mga nakasanayang metal-seated na balbula sa mga nakasasakit na linya.
Upang maghanda ng angkop na pagsasaayos at panipi, nagtatrabaho kami mula sa aktwal na punto ng pagtatrabaho sa halip na isang nominal na laki. Hinahayaan tayo ng mga sumusunod na input na piliin ang istilo ng katawan, compound ng manggas, koneksyon at actuator sa isang pass.
| Input ng Proyekto | Bakit Namin Kailangan Ito |
|---|---|
| Nominal diameter at pamantayan ng tubo | Itinatakda ang laki ng bore at face-to-face na mga sukat |
| Katamtaman, konsentrasyon ng solid at laki ng butil | Tinutukoy ang sleeve compound at abrasion allowance |
| Presyo ng pagpapatakbo at rating ng presyon | Pinipili ang istilo ng katawan, uri ng koneksyon at puwersa ng actuator |
| Saklaw ng temperatura at pH | Kinukumpirma ang pagkakatugma ng elastomer at materyal ng katawan |
| Actuation at control signal | Tumutugma sa balbula sa sistema ng kontrol ng halaman |
| Dalas ng pag-ikot at tungkulin | Sinusukat ang actuator at hinuhulaan ang buhay ng serbisyo ng manggas |
| Inspeksyon, dokumentasyon at saklaw ng paghahatid | Tinutukoy ang mga rekord ng pagsubok, pag-iimpake at mga kinakailangan sa pagpapadala |
Ipadala ang mga kondisyon sa pagtatrabaho at ibabalik namin ang isang configuration na may inirerekomendang istilo ng katawan, materyal ng manggas, koneksyon at actuation, kasama ang mga guhit at data na kailangan para sa pag-apruba. Available ang pagpapasadya sa buong disenyo ng manggas, materyal ng katawan at pag-aayos ng actuator.
Sinasaklaw ng aming mga pinch valve ang DN15 hanggang DN2000 at PN6 hanggang PN40, na may eksaktong rating depende sa laki, uri ng koneksyon at paraan ng actuation. Ang mga malalaking diameter na balbula mula DN600 hanggang DN2000 ay ginagawa sa bahay gamit ang aming malakihang bulkanisasyon at kagamitan sa pagpino ng goma.
Ang sealing ay nagmumula sa buong compression ng elastomer sleeve sa kahabaan ng centerline, hindi mula sa metal-to-metal contact. Ang manggas ay ganap na bumagsak sa buong bore, kaya ang mga particle, fibers at viscous media ay hindi makagawa ng bypass path. Nagbibigay ito ng bidirectional Class V shut-off at self-cleaning sa bawat stroke.
Ang mga karaniwang manggas ng NR ay angkop sa mineral slurry, mud at paper pulp hanggang 80 °C. Para sa mga acid, alkalis at mga solusyon sa asin, pinipili namin ang EPDM, at para sa oily media NBR. Ang iba pang mga compound ay magagamit, na may kakayahang temperatura hanggang sa 160 °C depende sa pagbabalangkas. Tinutugma namin ang tambalan sa pH, temperatura, laki ng butil at kaagnasan ng aktwal na medium.
Oo. Nagbibigay kami ng mga pneumatic single-acting at double-acting actuator, electric on-off at modulating actuator, hydraulic actuator at pneumatic modulating unit na may mga positioner. Maaaring isama ang mga solenoid valve, limit switch at paghahanda ng hangin upang direktang mag-interface ang balbula sa sistema ng kontrol ng halaman.
Ang manggas ay ang tanging bahagi ng pagsusuot. Kapag naabot na nito ang katapusan ng buhay ng serbisyo nito, ang pagpapalit ng manggas ay ibabalik ang balbula sa halos bagong kondisyon nang hindi pinapalitan ang katawan o actuator. Ang mga disenyo ng open-body ay nagbibigay-daan sa direktang pag-access para sa mas mabilis na pagbabago ng manggas. Nagbibigay kami ng mga kapalit na manggas at maaaring magbigay ng payo sa mga pagitan ng inspeksyon batay sa dalas ng pag-ikot at pag-load ng mga solido.

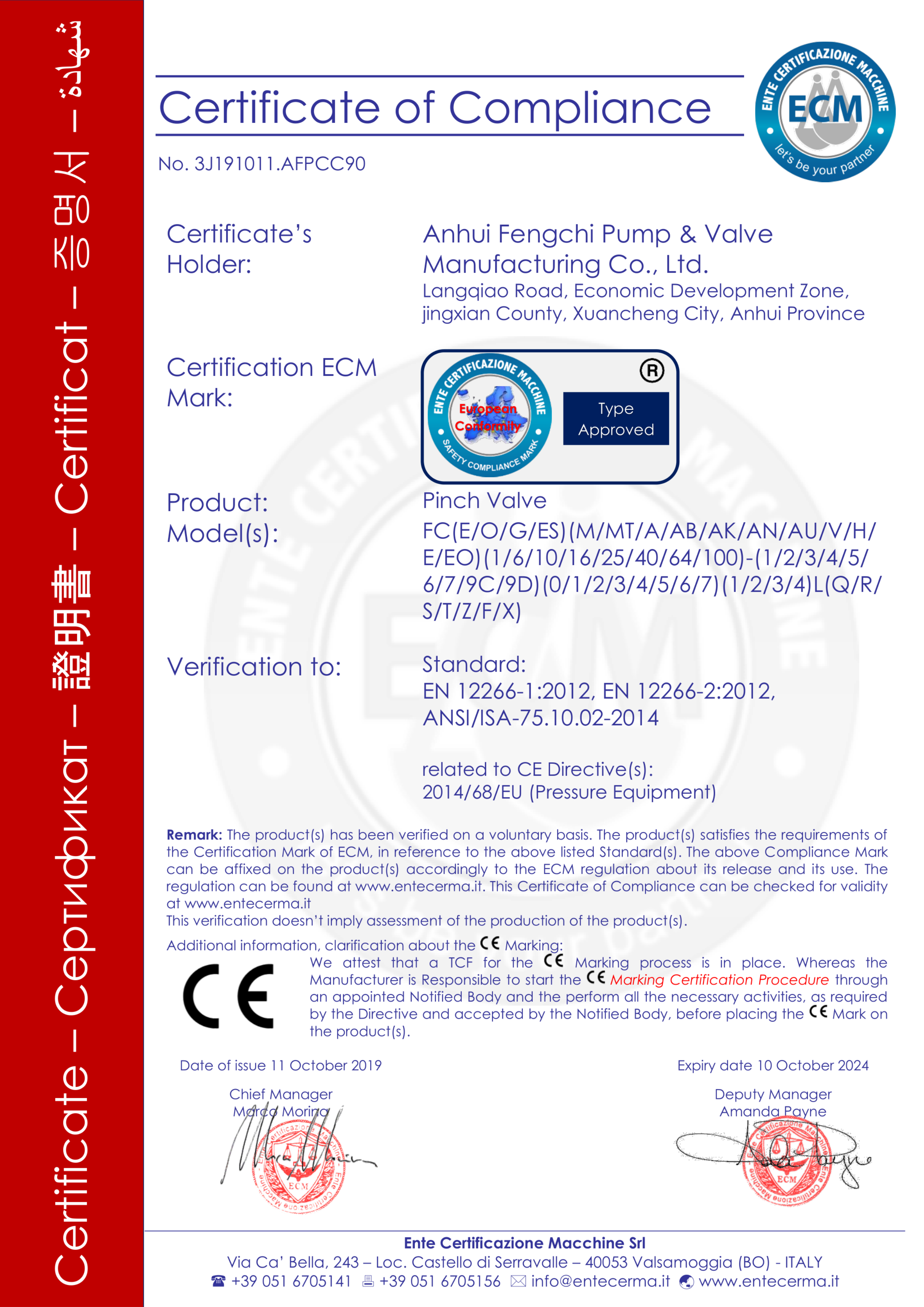

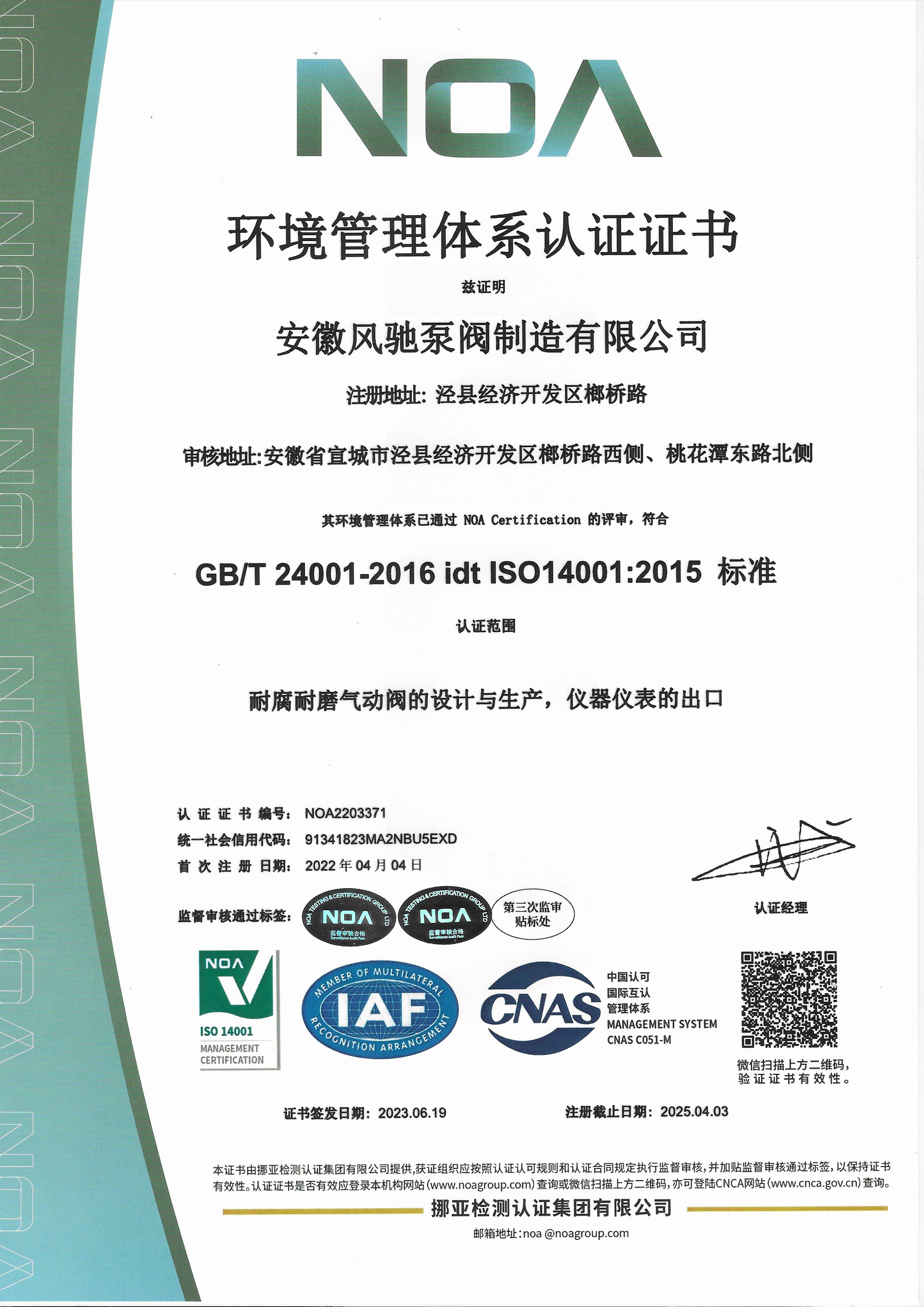

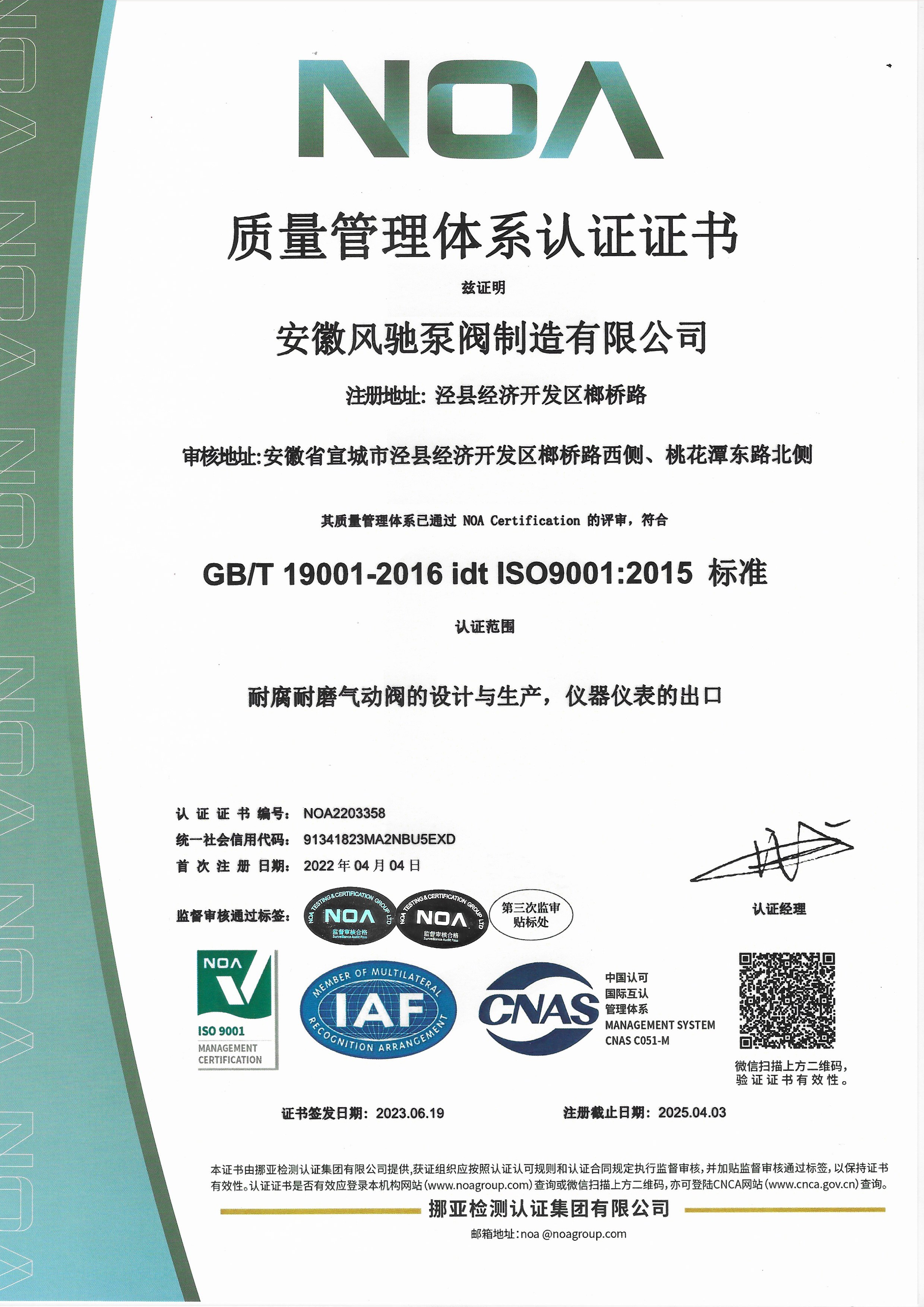

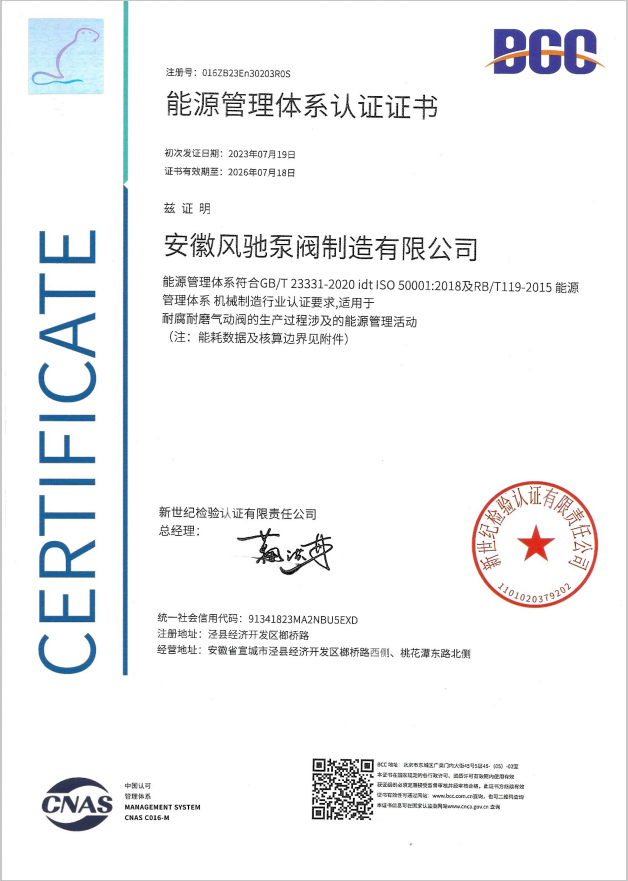

Ang aming pagmamanupaktura ay sakop ng ISO 9001 na pamamahala ng kalidad, ISO 14001 na pamamahala sa kapaligiran, ISO 45001 na kalusugan at kaligtasan sa trabaho at ISO 50001 na sertipikasyon sa pamamahala ng enerhiya, kasama ang sertipikasyon ng EU CE, RoHS at TR-CU (EAC). Kami rin ang lead drafting unit ng Chinese industrial standard para sa pinch valves at isang national high-tech na enterprise.
